Les télécommunications sur
lesquelles je travaille couvrent deux aspects :
 |
modélisation des fonctions RF
intégrées, |
|
réalisation complète
d'une chaîne de transmission de signaux analogiques pour des réseaux sans
fils répondant aux normes 802.11 a/b/g. |
Le premier aspect
consiste à mesurer puis modéliser, pour tous les systèmes fonctionnant entre
500MHz et 6GHz, des :
|
inductances,
résistances et condensateurs intégrés, |
|
filtres, et antennes,
... intégrés |
Pour ce faire, nous
prenons des systèmes existants que nous mesurons à l'aide d'un analyseur de
réseau. Ensuite, nous réalisons des simulations électromagnétiques, de
manière à déterminer la responsabilité et l'influence de chaque paramètre
sur les résultats. Ceci nous permet de définir des valeurs optimales des
paramètres pour la réalisation des composants aux caractéristiques
souhaités; par exemple, fréquence centrale, bande passante et pertes
d'insertion d'un filtre pour un réseau Bluetooth ou Wifi.
Quand le modèle semble
correct, nous effectuons une étude selon un plan d'expérience (DOE) qui
affine le choix des paramètres essentiels et confirme la validité des
modèles. A partir de là, des équations peuvent être extraites pour relier
les caractéristiques d'un ensemble souhaité à une géométrie particulière.
Le deuxième aspect
consiste à :
|
caractériser les
signaux à transmettre, |
|
choisir la chaîne
d'acquisition (amplification, gain, échantillonnage, ...), |
|
choisir le codage en
bande de base, |
|
mesurer et modéliser
le canal de propagation, |
|
choisir :
 |
la fréquence de
travail, |
|
la modulation
appropriée, |
|
la puissance
optimale. |
|
|
modéliser et simuler
l'ensemble, |
|
réaliser un prototype. |
Exemples de réponses
fréquentielle et impulsionnelle de canaux de transmissions.

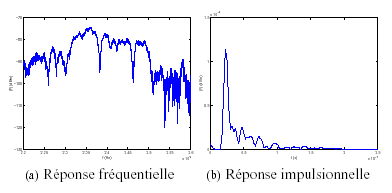

Réponses fréquentielle
et impulsionnelle d'un canal à 2,4 GHz
Réponses fréquentielle
et impulsionnelle d'un canal à 5 GHz

Les résultats obtenus
avec un analyseur de réseaux vectoriels à 40 GHz, montrent que le canal à
5GHz est plus approprié à la propagation des ondes.
Nous avons également
fait des mesures avec un analyseur de spectre à 40 GHz afin de voir les
différentes porteuses présentent sur le site. Outre les émetteurs classiques
de radio, TV, GSM, DCS, satellites et autres nous n'avons pas mesuré de
fréquence gênante a priori. Cependant, une raie de 1dBW a été
détectée à 2,4 GHz quand le four à micro-ondes a été mis en marche...
|
